قالب بادی پلاستیک، آشنایی با 3 روش قالب‌گیری بادی

قالب بادی پلاستیک، آشنایی با 3 روش قالب‌گیری بادی

صنعت پلاستیک یکی از مهم‌ترین و گسترده‌ترین صنایع در جهان است و در بسیاری از جنبه‌های زندگی روزمره ما تأثیر دارد. در میان روش‌های مختلف تولید محصولات پلاستیکی، قالب گیری بادی، یکی از فنون پرکاربرد و مؤثر است. این روش امکان تولید قطعات توخالی را با دقت بالا و هزینه مناسب فراهم می‌کند و در صنایع مختلف مانند بسته‌بندی، خودروسازی و تجهیزات پزشکی، مفید واقع می‌شود.

قالب بادی پلاستیک، نه‌فقط به‌دلیل توانایی تولید محصولاتی با کیفیت و حجم بالا، بلکه به‌دلیل انعطاف‌پذیری در طراحی و کاربردهای گسترده، در کانون توجه قرار گرفته است. از بطری‌های نوشیدنی گرفته تا قطعه‌های بزرگ خودرو، محصولاتی هستند که این دستگاه نقش مهمی در تولید انبوه‌شان دارد.

در این نوشته از مجله ماشین سازی متین، به بررسی مفهوم قالب گیری بادی، مکانیسم عملکرد آن، روش‌های مختلف این تکنیک و مزایای و معایب هر روش، و همچنین مزایا و معایب کلی آن خواهیم پرداخت تا اطلاعات جامعی در اختیار علاقه‌مندان به این حوزه قرار دهیم.

قالب گیری بادی چیست؟

قالب گیری بادی یکی از روش‌های پیشرفته در تولید محصولات پلاستیکی است که برای ساخت قطعه‌های توخالی اجرا می‌شود. در این روش، با استفاده از فشار هوا، پلاستیک مذاب را به دیواره‌های قالب هدایت می‌کنند تا شکل نهایی قطعه ایجاد شود. فرایند قالب گیری بادی، از اصولی مشابه تولید بطری‌های شیشه‌ای الهام گرفته و به یکی از محبوب‌ترین فنون در صنعت پلاستیک بدل شده است.

این روش برای تولید محصولات سبک‌وزن و مقاوم با شکل‌های پیچیده و توخالی، بسیار کارآمد است. از رایج‌ترین محصولات ساخته‌شده با این فن می‌توان به بطری نوشیدنی، مخزن سوخت خودرو، و ظرف نگهداری مواد شیمیایی اشاره کرد.

قالب گیری بادی در صنایع مختلفی کاربرد دارد، از جمله:

  • بسته‌بندی: تولید بطری و ظرف نگهداری مواد غذایی و نوشیدنی.
  • خودروسازی: ساخت مخزن سوخت، مجاری هوا و قطعه‌های پلاستیکی.
  • صنایع دارویی و پزشکی: تولید ظرف دارو و تجهیزات پزشکی.

این روش به‌دلیل قابلیت سرعت بالای تولید، مقرون‌به‌صرفگی، و امکان استفاده از مواد اولیه متنوع، در بسیاری از صنایع جایگاه ویژه‌ای پیدا کرده است.

مکانیسم قالب بادی پلاستیک

فرایند قالب گیری بادی، شامل استفاده از فشار هوا برای شکل‌دهی مواد پلاستیکی در داخل قالب انجام می‌شود. این فرایند به طور کلی شامل مراحل زیر است.

  1. گرم‌کردن مواد اولیه: در ابتدا، مواد اولیه پلاستیکی (مانند پلی‌اتیلن یا پلی‌پروپیلن) به صورت گرانول یا پودر در دستگاه تزریق ریخته می‌شود و تا دمای ذوب گرما می‌بیند. در این گام، پلاستیک به حالت خمیری درمی‌آید و آماده شکل‌دهی است.
  2. تزریق مواد به قالب: پلاستیک مذاب وارد قالب می‌شود و در آن قرار می‌گیرد. قالب‌ها به‌معمول از دو نیمه تشکیل شده‌اند که وقتی روی یک دیگر قرار می‌گیرند، فضای خالی مورد نظر را برای شکل‌دهی ایجاد می‌کنند.
  3. اعمال فشار هوا: پس از قرارگرفتن پلاستیک در قالب، هوا با فشار زیادی به داخل مواد مذاب تزریق می‌شود. این فشار هوا باعث می‌شود که پلاستیک به دیواره‌های داخلی قالب فشرده شود و شکل آن را به خود بگیرد.
  4. سردشدن و انجماد: پس از شکل‌گیری قطعه، هوا تخلیه می‌گردد و قالب خنک می‌شود. این فرایند باعث سخت‌شدن پلاستیک و تثبیت شکل نهایی محصول می‌شود.
  5. بازکردن قالب و تخلیه قطعه: در مرحله نهایی، قالب را باز می‌کنند و قطعه تولیدشده را داخل آن بر می‌دارند. این قطعه ممکن است نیاز به پردازش نهایی و کارهایی مانند برش لبه‌ها یا پرداخت سطوح داشته باشد.

ویژگی‌های مکانیسم قالب بادی

  • امکان تولید قطعه‌هایی در شکل‌های پیچیده و حجم‌های متنوع
  • قابلیت استفاده از مواد مختلف پلاستیکی
  • سرعت بالا در تولید انبوه

این مکانیسم، انعطاف‌پذیری بالایی دارد و هزینه‌های تولید با آن، بسیار مناسب است. از این رو در بسیاری از صنایع یک گزینه محبوب است.

روش‌های قالب گیری بادی

روش‌های قالب گیری بادی گوناگون هستند و هر یک برای کاربردهای خاصی طراحی شده‌است. سه روش اصلی این فرایند عبارتند از: قالب گیری بادی اکستروژن، قالب گیری بادی تزریقی، و قالب گیری بادی کششی تزریقی. در ادامه، هر یک از این روش‌ها به‌صورت جداگانه بررسی می‌شوند.

قالب گیری بادی اکستروژن

قالب گیری بادی اکستروژن (روزن‌رانی) یکی از ساده‌ترین و رایج‌ترین روش‌های قالب گیری بادی است که برای تولید قطعه‌های توخالی با دیواره‌های یکنواخت اجرا می‌شود.

فرایند

  1. اکستروژن مواد: پلاستیک مذاب، از طریق یک نازل، به‌صورت لوله‌ای توخالی (پاریسون) خارج می‌شود.
  2. بسته‌شدن قالب: پاریسون درون قالب قرار می‌گیرد و قالب بسته می‌شود.
  3. اعمال فشار هوا: هوا با فشار بالایی به‌داخل پاریسون تزریق می‌شود و باعث می‌شود پلاستیک به دیواره‌های قالب فشرده شود.
  4. سردشدن و تخلیه: پس از سرد شدن، قطعه از قالب جدا می‌شود و مراحل نهایی پرداخت انجام می‌گیرد.

مزایا

  • مناسب برای تولید قطعه‌های بزرگی مانند مخزن آب و ظروف صنعتی
  • هزینه پایین تولید در حجم‌های بالا
  • امکان تولید قطعات مختلف با ضخامت متغیر دیواره

معایب

  • محدودیت در دقت ابعادی
  • احتمال هدررفت مواد در هنگام برش اضافات

این روش برای کاربردهایی که به قطعه‌های توخالی با مقاومت بالا نیاز دارند، بسیار مناسب است.

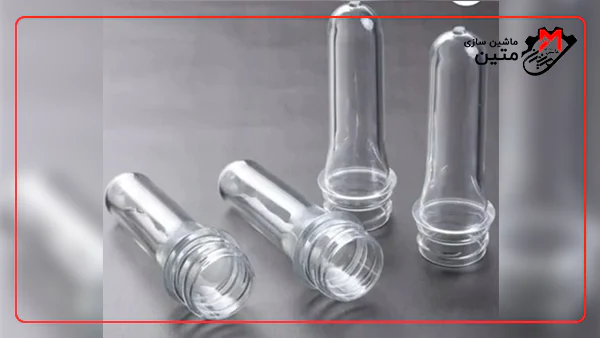

چهار قطعه پیش‌فرم شفاف تولید بطری PET
پیش‌فرم تولید بطری PET

قالب گیری بادی تزریقی

قالب گیری بادی تزریقی یکی دیگر از روش‌های پیشرفته قالب گیری بادی است که برای تولید قطعات کوچک و دقیق، و دارای کیفیت بالا، اجرا می‌شود. این روش ترکیبی از فرایند تزریق و قالب گیری بادی است.

فرایند

  1. تزریق مواد به پیش‌فرم: ابتدا پلاستیک مذاب به درون قالب اولیه تزریق می‌شود تا یک پیش‌فرم یا قطعه نیمه‌تمام ایجاد شود.
  2. انتقال به قالب دوم: پیش‌فرم در قالب دوم قرار می‌گیرد، جایی که فرایند بادی انجام خواهد شد.
  3. اعمال فشار هوا: هوا با فشار بالا به داخل پیش‌فرم تزریق می‌شود تا پیش‌فرم شکل قالب را بگیرد.
  4. سردشدن و تخلیه: پس از سرد شدن، قطعه نهایی از قالب جدا می‌شود.

مزایا

  • دقت بالا در ابعاد و جزئیات محصول
  • مناسب برای تولید قطعه‌های کوچک و پیچیده مانند بطری‌های دارویی
  • کاهش هدررفت مواد

معایب

  • هزینه بالاتر نسبت به‌روش اکستروژن

این روش بیشتر برای تولید قطعه‌هایی دنبال می‌شود که نیاز به کیفیت بالا و دقت زیاد دارند.

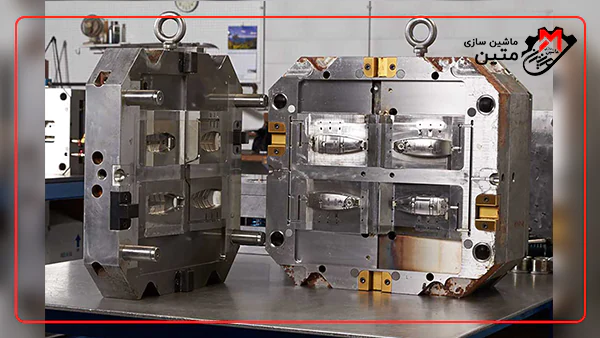

قالب بادی پلاستیک برای تولید بطری نوشابه از روش قالب‌گیری کششی تزریقی
قالب بادی بطری نوشابه

قالب گیری بادی کششی تزریقی

قالب گیری بادی کششی تزریقی، یکی از پیشرفته‌ترین روش‌های قالب گیری بادی است که برای تولید قطعه‌هایی با استحکام بالا و شفافیت عالی، مانند بطری‌های نوشیدنی، به کار می‌رود. این روش ترکیبی از فرایند تزریق، کشش و قالب گیری بادی است.

فرایند

  1. ساخت پیش‌فرم: پلاستیک مذاب ابتدا به قالب اولیه تزریق شده و پیش‌فرم ساخته می‌شود.
  2. گرم‌کردن پیش‌فرم: پیش‌فرم در دمای کنترل‌شده گرم می‌شود تا انعطاف‌پذیری لازم را برای کشش و قالب گیری پیدا کند.
  3. کشش و اعمال فشار هوا: پیش‌فرم به کمک یک میله کشیده می‌شود و سپس هوا با فشار بالایی به داخل آن تزریق می‌شود تا آن را به دیواره‌های قالب بچسباند.
  4. سردشدن و تخلیه: پس از سردشدن، قطعه نهایی از قالب جدا می‌شود.

بیشتر بخوانید: نکات مهم برای خرید گرانول گرید تزریقی

مزایا

  • تولید قطعاتی با دیواره‌های نازک و استحکام بالا
  • مناسب برای تولید محصولات شفاف مانند بطری‌های PET
  • کاهش وزن قطعه و صرفه‌جویی در مواد اولیه

معایب

  • فرایند پیچیده‌تر نسبت به روش‌های دیگر
  • نیاز به تجهیزات پیشرفته و هزینه اولیه بالا

این روش به‌‌دلیل مزایای خاص خود، به ویژه در صنعت بسته‌بندی نوشیدنی‌ها، کاربرد گسترده‌ای دارد.



matin-machinery-logo1-dark

برای سفارش انواع دستگاه اکسترودر از ماشین سازی متین و دریافت مشاوره با ما تماس بگیرید.



مزایا و معایب روش‌های قالب گیری بادی

قالب گیری بادی، با توجه به روش‌های مختلف خود، مزایا و معایب خاصی دارد که هر کدام از آن‌ها بسته به نوع کاربرد و نیاز صنعت ممکن است برجسته‌تر باشد. در بخش‌های پیش، مزایا و معایب هر یک از روش‌های قالب گیری بادی را بررسی کردیم. در این بخش به بررسی مزایا و معایب کلی این فن خواهیم پرداخت.

مزایای کلی قالب گیری بادی

  1. هزینه پایین تولید: روش‌های قالب گیری بادی، به‌ویژه در تولید انبوه، هزینه تولید را به میزان زیادی کاهش می‌دهند. این امر باعث می‌شود که تولید قطعه‌های پلاستیکی در مقیاس‌های بزرگ، مقرون‌به‌صرفه باشد.
  2. تنوع در شکل‌دهی: قالب گیری بادی می‌تواند قطعه‌هایی با شکل‌های پیچیده و توخالی تولید کند که با سایر روش‌ها امکان‌پذیر نیست. این قابلیت برای تولید قطعه‌های صنعتی، خودروسازی و بسته‌بندی بسیار مهم است.
  3. سرعت بالا: فرایند قالب گیری بادی از سرعت بالایی برخوردار است؛ به‌ویژه در تولید قطعات بزرگ یا در مقیاس‌های صنعتی.
  4. صرفه‌جویی در مواد اولیه: در این فرایند، به‌دلیل تولید قطعه‌های توخالی، مصرف مواد اولیه کاهش می‌یابد.
  5. استحکام و دوام بالا: قطعه‌های تولیدشده با قالب گیری بادی، استحکام خوبی دارند و می‌توانند در شرایط مختلف محیطی عملکرد خوبی از خود نشان دهند.

معایب کلی قالب گیری بادی

  1. محدودیت در جزئیات دقیق: برخی از روش‌های قالب گیری بادی، مانند اکستروژن بادی، قادر به تولید جزئیات بسیار دقیق در ابعاد کوچک نیستند و این ممکن است در برخی صنایع مشکل‌ساز باشد.
  2. هزینه اولیه بالا: برای روش‌هایی مانند قالب گیری بادی تزریقی و کششی، نیاز به تجهیزات پیچیده‌تری است که هزینه‌های اولیه بالاتری دارند.
  3. محدودیت در انتخاب مواد: برخی مواد پلاستیکی خاص ممکن است نتوانند با قالب گیری بادی به خوبی پردازش شوند.
  4. ایجاد نقص‌های ساختاری: در بعضی از موارد، مانند قالب گیری بادی اکستروژن، ممکن است در محصول نهایی نقص‌های ساختاری‌ای مانند حباب‌های هوا یا نواحی نازک‌تر از حد معمول وجود داشته باشد.

با این حال، انتخاب روش مناسب بستگی به نیازهای خاص تولید، نوع قطعه و هزینه‌های پیش‌بینی‌شده دارد.

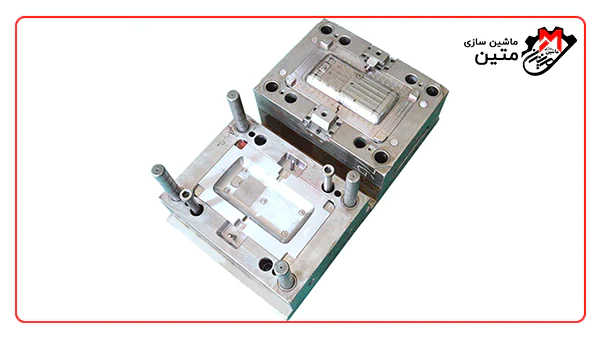

قالب بادی برای ساخت قاب گوشی
قالب بادی ساخت قاب گوشی

جمع بندی

قالب گیری بادی یک روش کارآمد و موثر در تولید محصولات پلاستیکی توخالی است که در صنایع مختلف مانند بسته‌بندی، خودروسازی و پزشکی کاربردهای فراوان دارد. این روش به‌دلیل امکان تولید قطعاتی با شکل‌های پیچیده، سرعت بالا، و هزینه‌های مقرون‌به‌صرفه در تولید انبوه، در کانون توجه صاحبان بسیاری از صنایع قرار گرفته است.

سه روش اصلی قالب گیری بادی شامل اکستروژن بادی، تزریقی، و کششی تزریقی هستند که هرکدام ویژگی‌ها، مزایا و معایب خاص خود را دارند. روش اکستروژن بادی برای تولید قطعات بزرگ و با ضخامت یکنواخت مناسب است، در حالی که روش تزریقی بادی دقت بالا در ابعاد و جزئیات را فراهم می‌آورد. قالب گیری بادی کششی تزریقی نیز به‌ویژه در تولید بطری‌های شفاف با استحکام بالا و دیواره‌های نازک کاربرد دارد.

در نهایت، انتخاب روش مناسب به نیازهای شما در تولید، مواد اولیه‌ای که تهیه کرده‌اید و نوع محصولی که می‌خواهید تولید کنید، بستگی دارد. با وجود مزایای فراوان، باید به هزینه‌های اولیه، پیچیدگی‌های فرایند، و محدودیت‌ها در برخی موارد نیز توجه داشته باشید.

ماشین سازی متین

سوالات متداول

  • چه نوع قطعاتی با قالب گیری بادی تولید می‌شوند؟
    قالب گیری بادی برای تولید قطعات پلاستیکی توخالی مانند بطری، مخزن، لوله، و سایر محصولات با حجم زیاد و دیواره‌های یکنواخت مناسب است. این فرایند همچنین برای تولید قطعات پیچیده مانند بطری‌های نوشیدنی، بسته‌بندی و قطعات خودرو کاربرد دارد.
  • آیا قالب گیری بادی برای تولید قطعات کوچک نیز مناسب است؟
    بله، قالب گیری بادی تزریقی و کششی تزریقی برای تولید قطعه‌های کوچک و دقیق، مانند بطری‌های دارویی یا قطعه‌های پزشکی، بسیار مناسب است. این روش‌ها، امکان دقت بالا در ابعاد و جزئیات محصول را فراهم می‌آورند.
  • چه عواملی باید برای انتخاب روش قالب گیری بادی در نظر گرفته شود؟
    انتخاب روش مناسب باید بسته به نوع محصول، ابعاد و جزئیات مورد نیاز، هزینه‌های تولید، و نوع ماده پلاستیکی‌ای که مد نظر دارید، انجام پذیرد. برای قطعات بزرگ و با ضخامت یکنواخت، روش اکستروژن بادی مناسب است، و برای قطعات کوچک و دقیق، روش‌های تزریقی و کششی تزریقی ترجیح داده می‌شوند.
