در صنایع مختلف، استفاده از قالب تزریق پلاستیک به عنوان یکی از رایج‌ترین و پرکاربردترین روش‌های تولید قطعات پلاستیکی شناخته می‌شود. این روش، به دلیل دقت بالا، سرعت تولید زیاد و امکان تولید انبوه، جایگاه ویژه‌ای در تولید محصولات پلاستیکی دارد. از قطعات کوچک در لوازم خانگی گرفته تا اجزای پیچیده در صنعت خودرو و تجهیزات پزشکی، همگی با استفاده از قالب تزریق پلاستیک ساخته می‌شوند.
فرایند تزریق پلاستیک شامل ذوب کردن مواد پلاستیکی و تزریق آن‌ها به درون یک قالب مخصوص است که پس از سرد شدن، شکل نهایی قطعه را تشکیل می‌دهد. این روش به تولیدکنندگان اجازه می‌دهد تا قطعاتی با طراحی پیچیده، کیفیت بالا و هزینه مناسب تولید کنند. بااین‌حال، یکی از مهم‌ترین چالش‌های تولید با قالب تزریق پلاستیک، هزینه‌های مرتبط با طراحی و ساخت قالب است. عوامل مختلفی مانند پیچیدگی طراحی، جنس قالب، تعداد حفره‌ها و دقت موردنیاز در تولید، همگی می‌توانند بر قیمت نهایی قالب تأثیر بگذارند.
در این نوشته از مجله ماشین سازی متین، ابتدا به بررسی مفهوم قالب تزریق پلاستیک و مراحل مختلف طراحی و ساخت آن می‌پردازیم. سپس، عوامل تأثیرگذار بر قیمت قالب را مورد تجزیه‌وتحلیل قرار می‌دهیم تا دید جامع‌تری از این فرآیند به دست آورید. اگر شما نیز در صنعت پلاستیک فعالیت دارید یا قصد ورود به این حوزه را دارید، این مقاله راهنمای کاملی برای آشنایی با قالب‌های تزریق پلاستیک و نحوه برآورد هزینه‌های مربوط به آن خواهد بود.
آیا آماده‌اید تا وارد دنیای قالب‌های تزریق پلاستیک شوید؟ در ادامه با ما همراه باشید تا به بررسی جزئیات این فرایند بپردازیم.
قالب تزریق پلاستیک چیست؟
قالب تزریق پلاستیک یکی از مهم‌ترین ابزارهای مورد استفاده در صنعت پلاستیک است که برای تولید قطعات پلاستیکی با دقت و کیفیت بالا به کار می‌رود. این قالب‌ها از دو نیمه تشکیل شده‌اند که هنگام تزریق مواد پلاستیکی مذاب به هم متصل شده و پس از سرد شدن قطعه، از هم جدا می‌شوند.
در این فرایند، ماده پلاستیکی ابتدا درون دستگاه تزریق گرم و ذوب می‌شود. سپس، این ماده مذاب با فشار بالا به درون حفره قالب (Mold Cavity) تزریق می‌شود. پس از خنک شدن و سخت شدن پلاستیک درون قالب، قطعه شکل گرفته و قالب باز می‌شود تا قطعه از آن خارج شود. این فرآیند می‌تواند بارها تکرار شود و به همین دلیل، روش تزریق پلاستیک برای تولید انبوه قطعات، از جمله لوازم خانگی، قطعات خودرو، وسایل پزشکی و بسته‌بندی بسیار مناسب است.

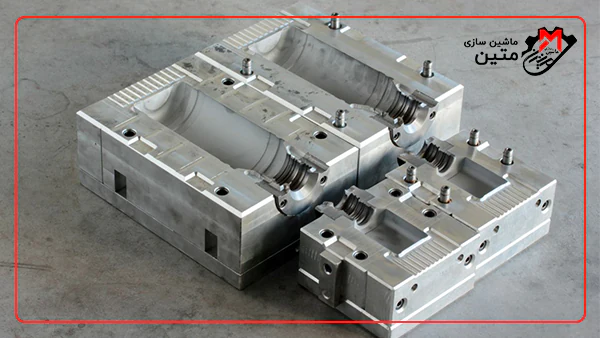

ویژگی‌های اصلی قالب تزریق پلاستیک
قالب‌های تزریق پلاستیک دارای ویژگی‌هایی هستند که آن‌ها را به یکی از کارآمدترین روش‌های تولید قطعات پلاستیکی تبدیل می‌کند. این ویژگی‌ها باعث شده‌اند که صنایع مختلف از این روش برای تولید قطعات دقیق، بادوام و مقرون‌به‌صرفه بهره ببرند.
- دقت بالا: این قالب‌ها توانایی تولید قطعات با جزئیات دقیق و تلرانس کم را دارند.
- سرعت تولید بالا: امکان تولید انبوه قطعات پلاستیکی در مدت‌زمان کوتاه وجود دارد.
- تنوع در طراحی: قالب‌ها می‌توانند برای تولید قطعات با اشکال پیچیده و خاص سفارشی‌سازی شوند.
- دوام و طول عمر بالا: قالب‌های باکیفیت می‌توانند هزاران تا میلیون‌ها بار مورد استفاده قرار بگیرند.
- بهینه‌سازی هزینه در تولید انبوه: هزینه اولیه ساخت قالب بالا است، اما در تیراژ بالا، هزینه هر قطعه کاهش می‌یابد.
به طور کلی، ویژگی‌های قالب تزریق پلاستیک، این روش را به یک گزینه ایده‌آل برای تولید انبوه قطعات پلاستیکی تبدیل کرده است. ترکیب دقت بالا، سرعت تولید و امکان ساخت قطعات متنوع، آن را به یکی از پراستفاده‌ترین روش‌های تولید در صنعت مدرن تبدیل کرده است.
انواع قالب‌های تزریق پلاستیک
قالب‌های تزریق پلاستیک با توجه به نوع تولید و نیازهای طراحی در مدل‌های مختلفی ساخته می‌شوند. این قالب‌ها می‌توانند تعداد حفره‌ها، روش تزریق و حتی مواد مورد استفاده را تغییر دهند تا بهینه‌ترین نتیجه را در فرآیند تولید ارائه دهند. در ادامه، به بررسی انواع رایج این قالب‌ها می‌پردازیم.
- قالب تک حفره‌ای (Single Cavity Mold): برای تولید قطعات تکی در هر سیکل تزریق استفاده می‌شود.
- قالب چند حفره‌ای (Multi Cavity Mold): دارای چندین حفره برای تولید همزمان چند قطعه در یک چرخه تزریق است.
- قالب‌های خانواده‌ای (Family Mold): برای تولید چندین قطعه متفاوت اما مرتبط در یک قالب به کار می‌روند.
- قالب‌های دوتایی (Two-Shot Mold): امکان تزریق دو نوع پلاستیک مختلف را در یک فرایند فراهم می‌کنند.
به طور کلی، قالب تزریق پلاستیک، یکی از مؤثرترین روش‌ها برای تولید قطعات پلاستیکی با دقت بالا و هزینه مناسب است. در ادامه، به بررسی مراحل طراحی و ساخت این قالب‌ها می‌پردازیم.

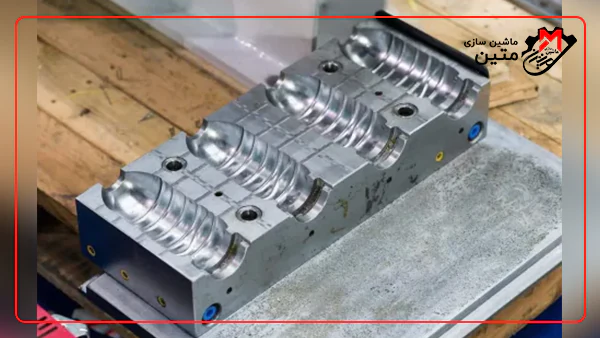

مراحل ساخت قالب تزریق پلاستیک
ساخت قالب تزریق پلاستیک یک فرآیند دقیق و چندمرحله‌ای است که نیاز به طراحی مهندسی، انتخاب مواد مناسب و انجام فرآیندهای ماشین‌کاری و مونتاژ دارد. هر مرحله از این فرآیند تأثیر مستقیمی بر کیفیت نهایی قالب و قطعات تولیدی دارد. در ادامه، مراحل اصلی طراحی و ساخت قالب تزریق پلاستیک را بررسی می‌کنیم.
1 – طراحی اولیه قالب (Initial Mold Design)
طراحی اولیه قالب تزریق پلاستیک یکی از مهم‌ترین مراحل در ساخت قالب است که تأثیر مستقیمی بر کیفیت قطعه تولیدی، طول عمر قالب و هزینه‌های نهایی دارد. در این مرحله، تیم مهندسی با بررسی نیازهای تولید، نوع قطعه و الزامات فنی، طرح اولیه قالب را ایجاد می‌کند.
ملاحظات اصلی در طراحی قالب:
- انتخاب نوع قالب: بسته به نیاز تولید، قالب تک‌حفره‌ای، چندحفره‌ای یا قالب‌های خاص مانند دو تزریقه انتخاب می‌شود.
- بررسی ساختار قطعه: ابعاد، ضخامت دیواره‌ها، نقاط تزریق و محل قرارگیری خطوط جدایش (Parting Line) باید مشخص شوند.
- تحلیل جریان مواد: نرم‌افزارهای شبیه‌سازی مانند MoldFlow برای تحلیل چگونگی پر شدن قالب و بررسی احتمال ایجاد نقص‌هایی مانند حفره‌های هوا و جمع‌شدگی استفاده می‌شوند.
- مکانیزم خروج قطعه: سیستم پران (Ejection System) طراحی می‌شود تا قطعات به‌راحتی و بدون آسیب از قالب جدا شوند.
در این مرحله، طراحی سه‌بعدی قالب با استفاده از نرم‌افزارهای CAD انجام شده و نقشه‌های مهندسی اولیه تهیه می‌شوند. پس از تأیید طراحی، فرآیند انتخاب مواد و ماشین‌کاری قالب آغاز می‌شود.
2 – انتخاب مواد قالب (Mold Material Selection)
انتخاب مواد مناسب برای ساخت قالب تزریق پلاستیک، یکی از عوامل کلیدی در تعیین دوام، کیفیت و هزینه نهایی قالب است. مواد مورد استفاده باید استحکام، مقاومت در برابر سایش و توانایی تحمل دمای بالا را داشته باشند.
عوامل مهم در انتخاب مواد قالب:
- نوع پلاستیک مصرفی: برخی پلاستیک‌ها دارای مواد افزودنی ساینده یا دمای ذوب بالاتر هستند که نیاز به مواد مقاوم‌تری برای قالب دارند.
- میزان تولید: برای تولید انبوه، معمولاً از فولادهای سخت‌کاری‌شده استفاده می‌شود، درحالی‌که برای تولید محدود، قالب‌های آلومینیومی یا فولاد نرم مناسب‌ترند.
- دقت و کیفیت سطح قالب: قالب‌هایی که نیاز به پرداخت سطحی بالا دارند، باید از موادی ساخته شوند که قابلیت پولیش‌پذیری خوبی داشته باشند.
- هزینه ساخت و تعمیرات: مواد سخت‌تر معمولاً هزینه بیشتری دارند و فرآیند ماشین‌کاری آن‌ها زمان‌بر است، اما طول عمر بالاتری دارند.
رایج‌ترین مواد برای ساخت قالب:
- فولاد سخت‌کاری‌شده (Hardened Steel): بادوام‌ترین و مقاوم‌ترین گزینه، مناسب برای تولیدات انبوه.
- فولاد پیش‌سخت‌کاری‌شده (Pre-Hardened Steel): مناسب برای تولید در تیراژ متوسط با هزینه کمتر.
- آلومینیوم: سبک، ارزان‌تر و مناسب برای تولیدات کوتاه‌مدت.
انتخاب صحیح مواد، علاوه بر افزایش طول عمر قالب، باعث بهینه‌سازی هزینه‌های تولید نیز می‌شود.
3 – طراحی سیستم تزریق (Injection System Design)
سیستم تزریق یکی از اجزای کلیدی هر قالب تزریق پلاستیک است که نقش اصلی را در انتقال مواد مذاب به داخل قالب ایفا می‌کند. طراحی بهینه سیستم تزریق می‌تواند تأثیر مستقیمی بر کیفیت قطعه نهایی، زمان چرخه تولید و هزینه‌های عملیاتی داشته باشد.
عوامل مهم در طراحی سیستم تزریق:
- نوع سیستم تزریق: سیستم‌های تزریق می‌توانند به‌صورت تک‌نقطه‌ای یا چندنقطه‌ای طراحی شوند.
در سیستم تک‌نقطه‌ای، مواد از یک نقطه به داخل قالب تزریق می‌شوند، در حالی که در سیستم‌های چندنقطه‌ای، چندین نقطه برای تزریق مواد به کار می‌روند تا جریان یکنواخت مواد در قالب تضمین شود.
- دبی تزریق: دبی تزریق باید به‌گونه‌ای تنظیم شود که مواد پلاستیکی با فشار و سرعت مناسب به داخل قالب وارد شوند تا پر شدن قالب به‌طور یکنواخت انجام شود.
- مکانیزم‌های گرمکن و سردکن: استفاده از سیستم‌های حرارتی برای حفظ دمای پلاستیک و سیستم‌های سرمایشی برای تسریع فرآیند خنک‌سازی ضروری است.
- طراحی نازل تزریق: نازل تزریق باید طوری طراحی شود که از نشت مواد پلاستیکی جلوگیری کند و فرایند تزریق را بهینه کند.
در مجموع، طراحی دقیق و مؤثر سیستم تزریق به بهبود کارایی فرآیند تولید و کاهش هزینه‌های عملیاتی کمک می‌کند.
4 – ساخت مدل‌های CAD (CAD Model Construction)
در این مرحله، مدل سه‌بعدی قالب تزریق پلاستیک با استفاده از نرم‌افزارهای طراحی CAD (Computer-Aided Design) ساخته می‌شود. این مدل‌ها، طراحی دقیق تمامی بخش‌های قالب از جمله حفره‌ها، سیستم تزریق، کانال‌های خنک‌کننده و مکانیزم‌های جداسازی را شامل می‌شوند.
مزایای استفاده از CAD در طراحی قالب:
- دقت بالا: امکان طراحی قالب با تلرانس‌های دقیق و بررسی تمامی جزئیات.
- شبیه‌سازی پیشرفته: نرم‌افزارهای CAD اجازه شبیه‌سازی جریان مواد و فرآیند تزریق را می‌دهند تا از بروز مشکلاتی مانند حفره‌های هوا یا جمع‌شدگی مواد جلوگیری شود.
- امکان تغییرات سریع: در صورت نیاز به اصلاحات، مدل‌های CAD به‌راحتی تغییر می‌کنند و طراحی جدید به‌سرعت به تولید منتقل می‌شود.
- صرفه‌جویی در زمان و هزینه: طراحی قالب‌ها به‌صورت دیجیتال به کاهش خطاهای انسانی و زمان ساخت کمک می‌کند.
این مدل‌های CAD به‌عنوان نقشه دقیق برای مراحل بعدی ساخت قالب استفاده می‌شوند.
5 – ماشین‌کاری و ساخت قالب (Mold Machining and Fabrication)
پس از تأیید مدل‌های CAD، مرحله ماشین‌کاری و ساخت قالب آغاز می‌شود. در این مرحله، قالب به‌طور فیزیکی از مواد انتخاب‌شده ساخته می‌شود. ماشین‌کاری شامل فرآیندهای مختلفی است که با استفاده از دستگاه‌های CNC (کنترل عددی کامپیوتری) یا EDM (ماشین‌کاری تخلیه الکتریکی) انجام می‌شود.
فرآیندهای ماشین‌کاری رایج در ساخت قالب:
- فرزکاری: در این مرحله، شکل کلی قالب با دقت بالا برش داده می‌شود. دستگاه‌های فرز CNC برای برش دقیق قطعات قالب استفاده می‌شوند.
- ماشین‌کاری تخلیه الکتریکی (EDM): برای ساخت حفره‌ها و جزئیات دقیق قالب، از تکنولوژی EDM استفاده می‌شود. این فرآیند به کمک جریان برق، فلزات را از بین می‌برد و دقت بالایی را در تولید حفره‌ها فراهم می‌آورد.
- سنگ‌زنی: برای بهبود کیفیت سطح قالب و رفع هرگونه نقص یا ناهمواری، از فرآیند سنگ‌زنی استفاده می‌شود.
- پولیش‌کاری: برای دستیابی به سطح صاف و درخشان، سطح قالب پولیش می‌شود. این مرحله به ویژه در قالب‌های با کیفیت سطح بالا مانند قطعات خودرویی یا لوازم خانگی ضروری است.
این فرآیندها موجب می‌شوند که قالب با دقت بالا ساخته شود و آماده مرحله مونتاژ و تست باشد.

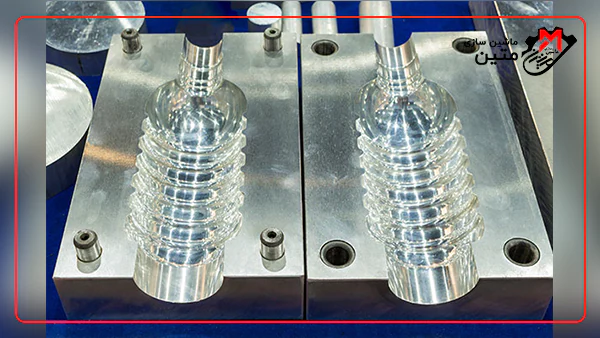

6 – مونتاژ قالب (Mold Assembly)
پس از اتمام ماشین‌کاری و ساخت بخش‌های مختلف قالب، مرحله مونتاژ آغاز می‌شود. در این مرحله، تمام اجزای قالب، شامل حفره‌ها، سیستم تزریق، کانال‌های خنک‌کننده و سیستم‌های خروج قطعه، به‌دقت مونتاژ و به یکدیگر متصل می‌شوند. این فرآیند نیاز به دقت و مهارت بالا دارد تا قالب به درستی کار کند و از بروز مشکلات در تولید جلوگیری شود.
مراحل مونتاژ قالب:
- اتصال بخش‌های قالب: اجزای مختلف قالب، مانند صفحات ثابت و متحرک، سیستم تزریق و سیستم‌های خروج قطعه، با دقت به یکدیگر متصل می‌شوند.
- تنظیم و قرارگیری دقیق: تمامی قطعات باید با دقت و به‌طور دقیق در جای خود قرار گیرند تا از هم‌راستایی و عملکرد صحیح قالب اطمینان حاصل شود.
- آزمایش سیستم‌های داخلی: سیستم‌های خنک‌سازی و تزریق بررسی می‌شوند تا از عملکرد صحیح آن‌ها در حین تولید اطمینان حاصل شود.
- نصب سیستم‌های جانبی: هر گونه تجهیزات جانبی مانند سنسورها، سیستم‌های خنک‌کننده و مکانیزم‌های خروج قطعه نیز در این مرحله نصب می‌شوند.
این مرحله، پایه‌گذار عملکرد صحیح قالب است و هر گونه نقص در آن می‌تواند منجر به مشکلات جدی در فرآیند تولید شود.
7 – آزمایش و تست اولیه قالب (Mold Testing and Trial)
پس از مونتاژ کامل قالب، مرحله آزمایش و تست اولیه آغاز می‌شود. این مرحله برای بررسی عملکرد قالب در شرایط واقعی و اطمینان از صحت عملکرد تمامی سیستم‌ها، مانند سیستم تزریق، خنک‌سازی و خروج قطعه، انجام می‌شود. در این مرحله، قالب در دستگاه تزریق قرار می‌گیرد و مواد پلاستیکی به درون آن تزریق می‌شود.
مراحل آزمایش و تست قالب:
- آزمایش جریان مواد: در این مرحله، جریان پلاستیک مذاب به درون قالب شبیه‌سازی می‌شود تا از یکنواخت بودن توزیع مواد در قالب اطمینان حاصل شود.
- بررسی عیوب اولیه: هرگونه عیب مانند حفره‌های هوا، جمع‌شدگی یا مشکلات دیگر در فرآیند تزریق شناسایی و اصلاح می‌شود.
- تنظیمات اولیه: بر اساس نتایج تست اولیه، تنظیمات سیستم تزریق و دما تغییر داده می‌شود تا بهترین کیفیت قطعه بدست آید.
- آزمایش‌های عملکردی: قالب برای تولید چندین قطعه آزمایشی به کار می‌رود تا عملکرد آن در شرایط واقعی تأیید شود.
این مرحله به طراحان و مهندسان این امکان را می‌دهد که مشکلات احتمالی را شناسایی کرده و قبل از شروع تولید انبوه، اصلاحات لازم را انجام دهند.
8 – اصلاحات و بهبود قالب (Mold Adjustment and Optimization)
پس از انجام تست‌های اولیه، معمولاً برخی اصلاحات و بهینه‌سازی‌ها برای بهبود عملکرد قالب و افزایش کیفیت قطعات تولیدی ضروری است. این مرحله نقش بسیار مهمی در کاهش ضایعات و بهینه‌سازی فرآیند تولید دارد.
مراحل اصلاح و بهینه‌سازی قالب:
- بررسی و تحلیل نتایج تست: پس از تولید نمونه‌های اولیه، بررسی می‌شود که آیا قالب عملکرد مطلوبی دارد یا مشکلاتی مانند حفره‌های هوا، تاب‌خوردگی یا نقص‌های سطحی وجود دارد.
- اصلاح نقاط تزریق و جریان مواد: در برخی موارد، نیاز است تا موقعیت یا اندازه کانال‌های تزریق اصلاح شود تا توزیع یکنواخت‌تری از مواد ایجاد گردد.
- بهبود سیستم خنک‌سازی: اگر زمان خنک‌سازی زیاد باشد یا قطعه به‌درستی سرد نشود، تغییرات در مسیرهای خنک‌کننده یا بهینه‌سازی مواد قالب انجام می‌شود.
- افزایش دقت سطح قالب: در صورت نیاز، عملیات پولیش یا سنگ‌زنی مجدد برای بهبود کیفیت سطح قالب انجام می‌شود.
این مرحله باعث افزایش بهره‌وری تولید و کاهش هزینه‌های ناشی از ضایعات و دوباره‌کاری می‌شود.
9 – تولید نهایی (Final Production)
پس از انجام اصلاحات لازم و تأیید نهایی عملکرد قالب، فرآیند تولید انبوه آغاز می‌شود. در این مرحله، قالب تزریق پلاستیک در خط تولید قرار می‌گیرد و قطعات پلاستیکی به‌صورت پیوسته و در تیراژ بالا تولید می‌شوند.
مراحل کلیدی در تولید نهایی:
- راه‌اندازی خط تولید: قالب در دستگاه تزریق پلاستیک نصب شده و پارامترهای عملیاتی مانند دما، فشار و زمان تزریق تنظیم می‌شود.
- کنترل کیفیت مداوم: در حین تولید، قطعات تولیدی به‌طور مداوم بررسی می‌شوند تا از عدم وجود نقص‌هایی مانند حفره‌های هوا، ترک‌خوردگی یا تاب‌خوردگی اطمینان حاصل شود.
- بهینه‌سازی بهره‌وری: سرعت تولید و چرخه تزریق بر اساس نیاز تولید و ظرفیت دستگاه بهینه‌سازی می‌شود.
- بسته‌بندی و آماده‌سازی برای حمل: پس از تولید، قطعات بررسی شده، بسته‌بندی و برای ارسال به مشتری آماده می‌شوند.
در این مرحله، قالب به‌صورت مداوم تحت نظارت قرار می‌گیرد تا در صورت بروز مشکل، اصلاحات لازم انجام شود. اجرای صحیح این فرآیند باعث افزایش بهره‌وری، کاهش ضایعات و بهبود کیفیت محصولات نهایی می‌شود.
10 – پایش و نگهداری قالب (Mold Maintenance and Monitoring)
نگهداری صحیح از قالب تزریق پلاستیک نقش کلیدی در افزایش طول عمر آن و حفظ کیفیت تولید دارد. قالب‌هایی که به‌طور منظم سرویس و بررسی می‌شوند، عملکرد بهتری دارند و هزینه‌های ناشی از خرابی یا تعویض قطعات کاهش می‌یابد.
مراحل پایش و نگهداری قالب:
- بازرسی‌های دوره‌ای: قالب باید به‌صورت منظم از نظر سایش، ترک‌خوردگی یا رسوبات باقی‌مانده از مواد پلاستیکی بررسی شود.
- تمیزکاری قالب: پس از هر دوره تولید، سطح داخلی و سیستم‌های تزریق باید از هرگونه آلودگی یا بقایای مواد پلاستیکی پاک شود تا عملکرد بهینه حفظ شود.
- روانکاری قطعات متحرک: برای جلوگیری از اصطکاک و افزایش طول عمر قالب، قطعات متحرک مانند پین‌های پران باید به‌طور مرتب روغن‌کاری شوند.
- بررسی سیستم خنک‌کاری: عملکرد کانال‌های خنک‌کننده باید بررسی شود تا از تجمع رسوبات و کاهش راندمان خنک‌سازی جلوگیری شود.
- ذخیره‌سازی صحیح قالب: هنگام عدم استفاده، قالب باید در محیط خشک و ایمن نگهداری شود تا از زنگ‌زدگی و آسیب‌های محیطی جلوگیری گردد.
اجرای یک برنامه نگهداری منظم، بهره‌وری تولید را افزایش داده و از هزینه‌های ناشی از خرابی قالب جلوگیری می‌کند.

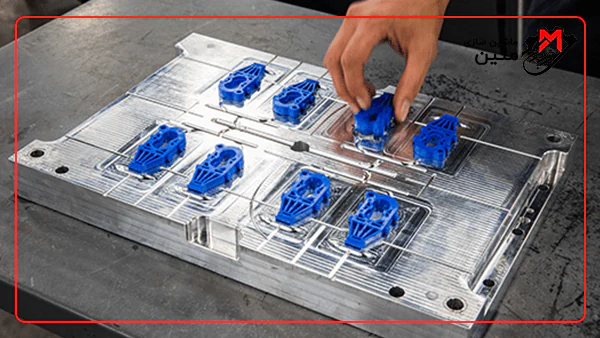

عوامل موثر بر قیمت قالب تزریق پلاستیک
قیمت یک قالب تزریق پلاستیک به عوامل متعددی بستگی دارد که هر یک می‌توانند تأثیر قابل‌توجهی بر هزینه نهایی داشته باشند. از پیچیدگی طراحی گرفته تا نوع مواد استفاده‌شده، تمامی این متغیرها بر زمان ساخت، هزینه‌های تولید و طول عمر قالب اثر می‌گذارند.
مهم‌ترین عوامل تأثیرگذار بر قیمت قالب:
- پیچیدگی طراحی: قالب‌های پیچیده‌تر، نیازمند ماشین‌کاری دقیق‌تر و هزینه ساخت بالاتر هستند.
- نوع مواد قالب: مواد بادوام مانند فولاد، هزینه بیشتری نسبت به آلومینیوم یا آلیاژهای نرم دارند.
- ابعاد قالب: قالب‌های بزرگ‌تر به مواد اولیه و ماشین‌کاری بیشتری نیاز دارند، که قیمت را افزایش می‌دهد.
- ویژگی‌های ویژه قالب: قالب‌هایی با سیستم‌های خاص مانند کانال‌های خنک‌کننده پیچیده، هزینه بالاتری دارند.
در ادامه، هر یک از این عوامل را به‌صورت دقیق‌تر بررسی خواهیم کرد.
1 – پیچیدگی طراحی قالب (Mold Complexity)
یکی از مهم‌ترین عوامل تعیین‌کننده قیمت قالب تزریق پلاستیک، پیچیدگی طراحی آن است. قالب‌هایی که دارای جزئیات پیچیده، سطوح منحنی، مکانیزم‌های خاص یا قطعات متحرک بیشتری هستند، نیاز به دقت بالاتر در ساخت دارند که این امر هزینه تولید را افزایش می‌دهد.
عوامل تأثیرگذار بر پیچیدگی طراحی قالب:
- جزئیات هندسی قطعه: هرچه طراحی محصول دارای اشکال پیچیده‌تر، حفره‌های خاص یا الگوهای دقیق‌تری باشد، فرآیند ماشین‌کاری قالب دشوارتر و زمان‌برتر خواهد شد.
- سیستم پران (Ejection System): در برخی قطعات، نیاز به سیستم‌های خاص برای خروج محصول از قالب وجود دارد که طراحی قالب را پیچیده‌تر می‌کند.
- مکانیزم‌های جانبی: وجود قطعات متحرک مانند اسلایدها و هسته‌های متحرک، نیازمند طراحی دقیق‌تر و استفاده از قطعات مقاوم‌تر است.
- میزان تلرانس و دقت موردنیاز: اگر قطعات تولیدی نیاز به دقت بسیار بالایی داشته باشند، قالب باید با تلرانس‌های سخت‌گیرانه‌تری طراحی و ساخته شود که هزینه را افزایش می‌دهد.
به طور کلی، هرچه طراحی قالب پیچیده‌تر باشد، هزینه‌های مربوط به طراحی، ماشین‌کاری و مونتاژ آن افزایش خواهد یافت.
2 – نوع مواد قالب (Mold Material)
جنس موادی که برای ساخت قالب تزریق پلاستیک استفاده می‌شود، تأثیر مستقیمی بر هزینه نهایی آن دارد. انتخاب مواد مناسب بستگی به نوع تولید، میزان تیراژ و دقت موردنیاز در محصول نهایی دارد.
انواع رایج مواد مورد استفاده در قالب‌های تزریق پلاستیک:
- فولاد سخت‌شده: یکی از مقاوم‌ترین گزینه‌ها که برای تولیدات با تیراژ بالا استفاده می‌شود. این نوع قالب‌ها عمر طولانی‌تری دارند اما هزینه ساخت آن‌ها بالا است.
- فولاد پیش‌سخت‌شده: نسبت به فولاد سخت‌شده هزینه کمتری دارد و برای تولیدات با تیراژ متوسط مناسب است.
- آلومینیوم: گزینه‌ای سبک و مقرون‌به‌صرفه برای تولیدات کم‌تیراژ یا نمونه‌سازی اولیه، اما مقاومت و عمر مفید آن کمتر از فولاد است.
- آلیاژهای مس و برنج: این مواد به دلیل هدایت حرارتی بالا، برای کاهش زمان خنک‌سازی در تولیدات خاص استفاده می‌شوند اما هزینه آن‌ها بالاتر است.
انتخاب جنس مناسب قالب، تأثیر زیادی بر هزینه اولیه، سرعت تولید و کیفیت نهایی قطعه دارد. به همین دلیل، هنگام طراحی قالب باید تعادلی میان هزینه و عملکرد برقرار شود.

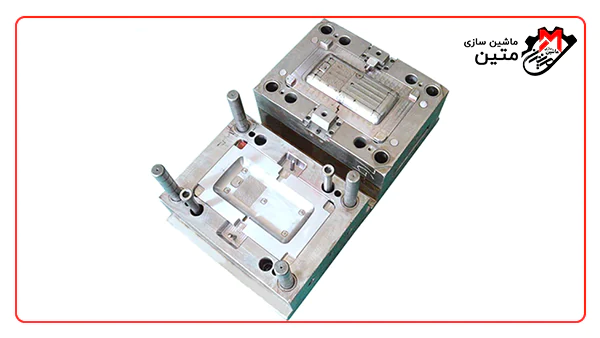

3 – اندازه و ابعاد قالب (Mold Size and Dimensions)
اندازه و ابعاد قالب یکی دیگر از عوامل مهم در تعیین هزینه نهایی آن است. هرچه قالب بزرگ‌تر باشد، نیاز به مواد اولیه بیشتر، ماشین‌کاری طولانی‌تر و دستگاه‌های قدرتمندتری دارد که همه این عوامل هزینه را افزایش می‌دهند.
چگونه ابعاد قالب بر قیمت تأثیر می‌گذارد؟
- مصرف مواد بیشتر: قالب‌های بزرگ‌تر به مقدار بیشتری فولاد، آلومینیوم یا سایر مواد نیاز دارند که هزینه‌های اولیه را افزایش می‌دهد.
- افزایش زمان ماشین‌کاری: قطعات بزرگ‌تر زمان بیشتری برای برش، حکاکی و پرداخت نیاز دارند که باعث افزایش هزینه‌های تولید می‌شود.
- نیاز به تجهیزات پیشرفته‌تر: دستگاه‌های CNC و تجهیزات ماشین‌کاری برای ساخت قالب‌های بزرگ باید قدرت و دقت بالاتری داشته باشند که هزینه‌های اجرایی را بیشتر می‌کند.
- هزینه حمل و نصب: قالب‌های سنگین‌تر و حجیم‌تر نیاز به روش‌های حمل‌ونقل خاص و نصب دقیق‌تری دارند که هزینه‌های اضافی به همراه دارد.
به‌طور کلی، هرچه ابعاد قالب بزرگ‌تر باشد، هزینه ساخت آن نیز افزایش می‌یابد. بنابراین، در طراحی قالب باید تعادل میان اندازه قالب و نیازهای تولید برقرار شود.
4 – تعداد حفره‌ها و ظرفیت تولید (Number of Cavities and Production Capacity)
یکی دیگر از عوامل مؤثر بر هزینه قالب تزریق پلاستیک، تعداد حفره‌های آن است. قالب‌هایی که دارای چندین حفره برای تولید همزمان چند قطعه هستند، هزینه بالاتری دارند اما می‌توانند بهره‌وری تولید را افزایش دهند.
چگونه تعداد حفره‌ها بر هزینه قالب تأثیر می‌گذارد؟
- افزایش پیچیدگی طراحی: قالب‌های چندحفره‌ای نیاز به طراحی دقیق‌تر برای توزیع یکنواخت مواد پلاستیکی دارند که هزینه‌های طراحی و ساخت را افزایش می‌دهد.
- مصرف مواد بیشتر: هرچه تعداد حفره‌ها بیشتر باشد، قالب باید از مواد مقاوم‌تری ساخته شود تا در برابر فشارهای مداوم دستگاه تزریق دوام بیاورد.
- افزایش دقت در تزریق: توزیع یکسان مواد به همه حفره‌ها نیازمند سیستم‌های تزریق پیچیده‌تر و دقیق‌تری است که هزینه قالب را بالا می‌برد.
- کاهش هزینه تولید در بلندمدت: اگرچه قالب‌های چندحفره‌ای هزینه اولیه بیشتری دارند، اما در تیراژ بالا، هزینه هر قطعه کاهش می‌یابد و تولید به‌صرفه‌تر خواهد بود.
انتخاب تعداد حفره‌های مناسب باید بر اساس نیاز تولید، ظرفیت دستگاه تزریق و میزان سرمایه‌گذاری اولیه انجام شود.
5 – دقت و کیفیت سطح قالب (Mold Precision and Surface Finish)
دقت ساخت قالب و کیفیت سطح آن تأثیر مستقیمی بر هزینه نهایی دارد. هرچه تلرانس‌های ابعادی دقیق‌تر باشند و کیفیت سطح بالاتری نیاز باشد، هزینه طراحی و ماشین‌کاری قالب افزایش خواهد یافت.
چگونه دقت و کیفیت سطح بر قیمت تأثیر می‌گذارد؟
- نیاز به ماشین‌کاری دقیق‌تر: قالب‌هایی که دارای تلرانس‌های ابعادی سخت‌گیرانه هستند، نیاز به دستگاه‌های CNC پیشرفته‌تری دارند که هزینه ماشین‌کاری را بالا می‌برد.
- پرداخت سطحی ویژه: در برخی کاربردها، مانند قالب‌های مورد استفاده برای قطعات شفاف یا براق، سطح قالب باید کاملاً صیقلی باشد که نیاز به فرآیندهای پرداخت اضافی دارد.
- کاهش عیوب تولیدی: قالب‌هایی که سطح آن‌ها به‌خوبی پرداخت شده باشد، باعث کاهش نقص‌های سطحی در قطعات تولیدی می‌شوند و کیفیت محصول نهایی را افزایش می‌دهند.
- زمان و هزینه بیشتر برای پولیش و پوشش‌دهی: فرآیندهایی مانند آبکاری، نیتراسیون یا پوشش کروم برای افزایش دوام و کاهش اصطکاک قالب، هزینه‌های اضافی را به همراه دارند.
انتخاب سطح مناسب برای قالب باید بر اساس نوع قطعه تولیدی، کاربرد نهایی و میزان حساسیت کیفیتی انجام شود تا هزینه‌ها بهینه شود.
6 – نوع فرآیند تزریق (Injection Process Type)
نوع فرآیند تزریق پلاستیک که برای تولید قطعات استفاده می‌شود، یکی دیگر از عوامل تأثیرگذار بر هزینه قالب است. روش‌های مختلف تزریق پلاستیک نیاز به طراحی‌های متفاوتی برای سیستم تزریق، خنک‌کاری و خروج قطعه دارند که این موضوع مستقیماً بر هزینه قالب تأثیر می‌گذارد.
چگونه نوع فرآیند تزریق بر هزینه قالب تأثیر می‌گذارد؟
- تزریق استاندارد: در این روش، قالب‌ها طراحی ساده‌تری دارند و هزینه ساخت آن‌ها نسبتاً پایین‌تر است.
- تزریق دو ماده‌ای (Two-shot Molding): قالب‌های مخصوص این روش نیازمند طراحی پیچیده‌تری هستند تا دو نوع ماده پلاستیکی را به‌صورت همزمان یا مرحله‌ای تزریق کنند که هزینه تولید را افزایش می‌دهد.
- تزریق با قالب گرم (Hot Runner System): در این روش، از کانال‌های گرم برای توزیع مواد استفاده می‌شود که باعث کاهش ضایعات و افزایش بهره‌وری می‌شود، اما هزینه قالب بالاتر است.
- تزریق با قالب سرد (Cold Runner System): این روش هزینه کمتری دارد، اما معمولاً با هدررفت بیشتر مواد همراه است.
- تزریق گازی و فوم‌دار: این روش‌ها نیاز به طراحی‌های خاصی در قالب دارند که باعث افزایش هزینه ماشین‌کاری و مونتاژ قالب می‌شود.
انتخاب نوع فرآیند تزریق باید بر اساس نیاز تولید، کیفیت موردنظر و هزینه‌های عملیاتی انجام شود.
7 – ویژگی‌های ویژه قالب (Special Mold Features)
وجود ویژگی‌های ویژه در طراحی قالب تزریق پلاستیک می‌تواند به طور قابل‌توجهی هزینه ساخت را افزایش دهد. این ویژگی‌ها معمولاً به منظور بهبود عملکرد قالب، افزایش کیفیت قطعه تولیدی یا کاهش ضایعات طراحی می‌شوند.
ویژگی‌های ویژه قالب و تأثیر آن‌ها بر هزینه:
- کانال‌های خنک‌سازی پیچیده: طراحی سیستم‌های خنک‌کننده پیچیده برای کنترل بهتر دمای قالب و بهبود زمان خنک‌سازی، نیازمند ماشین‌کاری دقیق و افزایش هزینه‌ها است.
- پین‌های پران خاص: در قالب‌هایی که نیاز به مکانیزم‌های خاص برای استخراج قطعات دارند، مانند پین‌های پران پیچیده، هزینه طراحی و ساخت افزایش می‌یابد.
- سیستم‌های تزریق ویژه: استفاده از سیستم‌های تزریق با ویژگی‌های خاص، نظیر تزریق چندگانه یا تزریق تحت فشار بالا، هزینه ساخت قالب را افزایش می‌دهد.
- پوشش‌های خاص برای مقاومت بیشتر: استفاده از پوشش‌های مقاوم در برابر سایش یا خوردگی، مانند نیتراسیون یا پوشش کروم، باعث افزایش هزینه‌های تولید می‌شود.
- تجهیزات پیشرفته برای کنترل کیفیت: قالب‌هایی که برای کنترل کیفیت در حین فرآیند تولید، دارای سنسورهای دما، فشار و سایر دستگاه‌های اندازه‌گیری هستند، هزینه بالاتری دارند.
این ویژگی‌ها به‌طور مستقیم بر هزینه‌های تولید و قیمت نهایی قالب تأثیر می‌گذارند، اما در نهایت به بهبود کیفیت و کاهش هزینه‌های بلندمدت کمک می‌کنند.
8 – زمان تولید (Production Time)
زمان تولید قالب تزریق پلاستیک نقش کلیدی در تعیین هزینه نهایی آن دارد. مدت‌زمانی که برای طراحی، ساخت و آماده‌سازی قالب نیاز است، می‌تواند به‌طور مستقیم بر قیمت‌گذاری آن تأثیر بگذارد. هرچه زمان تولید بیشتر باشد، هزینه‌ها به همان اندازه افزایش می‌یابد.
چگونه زمان تولید بر هزینه قالب تأثیر می‌گذارد؟
- طراحی پیچیده: قالب‌هایی که نیاز به طراحی‌های پیچیده دارند، به زمان بیشتری برای بررسی، شبیه‌سازی و اصلاحات نیاز دارند. این امر به‌طور طبیعی هزینه‌ها را افزایش می‌دهد.
- ماشین‌کاری دقیق‌تر: زمانی که قالب به دقت بالا در ماشین‌کاری نیاز دارد، عملیات‌های برش و پرداخت بیشتری انجام می‌شود که زمان ساخت را طولانی‌تر می‌کند.
- آزمایش و تنظیمات اولیه: قبل از شروع تولید انبوه، قالب باید آزمایش و تنظیمات اولیه صورت گیرد. این مرحله معمولاً زمان‌بر است و هزینه بیشتری در بر دارد.
- ویژگی‌های ویژه: اضافه کردن ویژگی‌های خاص مانند سیستم‌های خنک‌سازی پیچیده یا مکانیزم‌های خاص تزریق می‌تواند زمان تولید را افزایش دهد.
- مراحل نهایی و تست: فرآیندهای آزمایش و تایید کیفیت قالب معمولاً زمان بیشتری از دیگر مراحل تولید می‌برد، به‌ویژه در صورت نیاز به انجام اصلاحات پس از تست اولیه.
در مجموع، زمان تولید طولانی‌تر به‌طور مستقیم منجر به هزینه‌های بالاتر می‌شود، لذا مدیریت دقیق زمان در تمامی مراحل تولید از اهمیت بالایی برخوردار است.
9 – آزمایش و تست قالب (Mold Testing and Trials)
آزمایش و تست قالب تزریق پلاستیک یکی از مراحل حیاتی در فرآیند تولید است که تأثیر زیادی بر قیمت نهایی قالب دارد. این مرحله به‌منظور اطمینان از کارکرد صحیح قالب، دقت ابعادی و کیفیت قطعه تولیدی انجام می‌شود.
چگونه آزمایش و تست قالب بر هزینه تأثیر می‌گذارد؟
- تست‌های اولیه: در ابتدا، قالب باید آزمایش شود تا مشکلات احتمالی مانند نشتی، دقت ابعادی و عملکرد صحیح سیستم تزریق شناسایی گردد. این فرآیند ممکن است چندین بار تکرار شود که هزینه‌های اضافی به همراه دارد.
- اصلاحات پس از تست: اگر مشکلاتی در قالب شناسایی شود، نیاز به اصلاحات و بهینه‌سازی در قالب وجود دارد که این موضوع باعث افزایش هزینه‌ها می‌شود.
- آزمایش‌های دقیق‌تر: برخی از قالب‌ها نیاز به آزمایش‌های خاصی برای بررسی عملکرد تحت شرایط خاص مانند دما و فشار بالا دارند که نیازمند تجهیزات ویژه و هزینه‌های بیشتر است.
- تست‌های طولانی‌مدت: در تولیدات با تیراژ بالا، تست‌های طولانی‌مدت برای بررسی دوام و عمر قالب ضروری است که می‌تواند زمان و هزینه بیشتری را به فرآیند تولید اضافه کند.
- آزمایش‌های کنترل کیفیت: در نهایت، پس از تولید قطعات اولیه، تست‌های کنترل کیفیت برای بررسی نقص‌ها و تطابق قطعه با استانداردهای مشخص صورت می‌گیرد.
این مرحله هزینه‌های قابل‌توجهی را به فرآیند تولید اضافه می‌کند، اما برای اطمینان از کیفیت و عمر مفید قالب ضروری است.
10 – تعداد دفعات استفاده از قالب (Mold Life and Maintenance)
طول عمر قالب تزریق پلاستیک و تعداد دفعات استفاده از آن، یکی از عوامل کلیدی در تعیین هزینه قالب است. هرچه یک قالب دوام بیشتری داشته باشد و بتواند تعداد بیشتری قطعه تولید کند، هزینه سرشکن شده برای هر قطعه کمتر خواهد بود.
چگونه عمر قالب بر هزینه تأثیر می‌گذارد؟
- نوع مواد استفاده‌شده: قالب‌هایی که از فولادهای سخت‌کاری‌شده ساخته می‌شوند، طول عمر بیشتری دارند اما هزینه اولیه آن‌ها بالاتر است.
- کیفیت ماشین‌کاری و پرداخت سطح: دقت بالا در ساخت قالب و پرداخت سطحی مناسب باعث کاهش استهلاک و افزایش طول عمر قالب می‌شود.
- نوع ماده تزریقی: برخی مواد پلاستیکی دارای خاصیت سایندگی یا خورندگی هستند که می‌تواند موجب کاهش طول عمر قالب شود و نیاز به تعمیر و نگهداری بیشتری داشته باشد.
- فرکانس و شرایط تولید: استفاده مداوم از قالب و تزریق در دماها و فشارهای بالا می‌تواند باعث فرسایش زودهنگام قالب شود.
- برنامه‌های نگهداری و تعمیرات: انجام منظم عملیات نگهداری و تمیزکاری قالب می‌تواند طول عمر آن را افزایش دهد، اما این کار خود هزینه‌هایی را به همراه دارد.
در مجموع، سرمایه‌گذاری در یک قالب با عمر بالا می‌تواند در درازمدت هزینه‌های تولید را کاهش دهد و باعث افزایش بهره‌وری شود.
11 – پیچیدگی سیستم‌های تزریق (Injection System Complexity)
سیستم‌های تزریق در قالب‌های پلاستیکی می‌توانند از نظر طراحی و عملکرد بسیار متفاوت باشند. هرچه سیستم تزریق پیچیده‌تر باشد، هزینه ساخت و راه‌اندازی قالب نیز افزایش خواهد یافت.
چگونه پیچیدگی سیستم تزریق بر هزینه قالب تأثیر می‌گذارد؟
- سیستم راهگاه سرد (Cold Runner System): این نوع سیستم ساده‌تر و ارزان‌تر است، اما معمولاً باعث هدررفت مواد بیشتر می‌شود، که در تولیدات انبوه می‌تواند هزینه‌های اضافی ایجاد کند.
- سیستم راهگاه گرم (Hot Runner System): این نوع سیستم دارای کانال‌های گرم‌شونده برای توزیع یکنواخت مواد است. این طراحی باعث کاهش ضایعات و افزایش سرعت تولید می‌شود، اما هزینه اولیه ساخت قالب را افزایش می‌دهد.
- تزریق چندنقطه‌ای: در برخی موارد، مواد باید از چندین نقطه به قالب تزریق شوند تا کیفیت قطعه بهتر شود. این نوع سیستم نیاز به طراحی پیشرفته‌تر و ماشین‌کاری دقیق‌تر دارد که هزینه را بالا می‌برد.
- کنترل فشار و دما: برخی از سیستم‌های تزریق نیاز به سنسورهای پیشرفته برای کنترل فشار و دمای تزریق دارند که به دقت و کیفیت تولید کمک می‌کند، اما باعث افزایش قیمت قالب می‌شود.
انتخاب سیستم تزریق مناسب باید بر اساس نیاز تولید، هزینه‌های مواد اولیه و سطح کیفیت مورد انتظار انجام شود.
12 – محل تولید و هزینه‌های حمل و نقل (Location and Shipping Costs)
محل تولید قالب تزریق پلاستیک و هزینه‌های مربوط به حمل و نقل، یکی دیگر از عواملی است که بر قیمت نهایی قالب تأثیر می‌گذارد. این موضوع به ویژه در پروژه‌هایی که نیاز به همکاری با تولیدکنندگان بین‌المللی دارند، اهمیت بیشتری پیدا می‌کند.
چگونه محل تولید و حمل و نقل بر هزینه قالب تأثیر می‌گذارد؟
- تفاوت قیمت در کشورهای مختلف: هزینه تولید قالب در برخی کشورها، مانند چین و هند، به دلیل نیروی کار ارزان‌تر پایین‌تر است، اما ممکن است کیفیت پایین‌تری ارائه شود. در مقابل، تولید در کشورهای اروپایی یا آمریکای شمالی معمولاً گران‌تر اما با کیفیت بالاتر همراه است.
- هزینه‌های گمرک و مالیات: واردات قالب از کشورهای دیگر ممکن است شامل تعرفه‌های گمرکی و مالیات‌های اضافی باشد که می‌تواند قیمت تمام‌شده را افزایش دهد.
- هزینه حمل و نقل: حمل قالب‌های سنگین و بزرگ نیاز به بسته‌بندی ویژه و روش‌های حمل ایمن دارد که بسته به فاصله و روش حمل (هوایی، دریایی یا زمینی) می‌تواند هزینه‌بر باشد.
- زمان تحویل: تولید قالب در کشورهای دورتر ممکن است زمان تحویل را افزایش دهد که می‌تواند بر برنامه‌ریزی تولید و زمان ورود به بازار تأثیر بگذارد.
انتخاب محل مناسب برای تولید و در نظر گرفتن هزینه‌های حمل و نقل، بهینه‌سازی هزینه‌ها و کیفیت قالب را تضمین می‌کند.

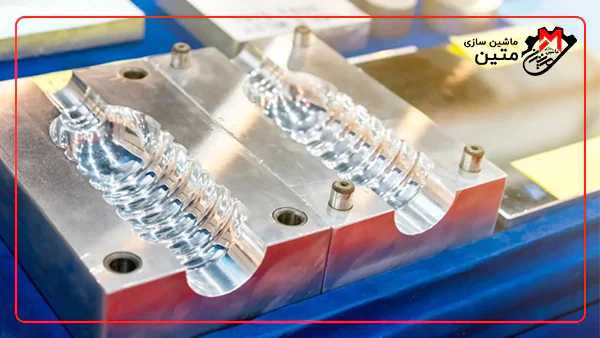

جمع بندی
قالب تزریق پلاستیک یکی از اجزای کلیدی در تولید محصولات پلاستیکی است که تأثیر مستقیم بر کیفیت و هزینه نهایی محصول دارد. فرآیند طراحی و ساخت این قالب‌ها شامل مراحل مختلفی مانند طراحی، انتخاب مواد، ماشین‌کاری، مونتاژ و تست است که هر یک نیاز به دقت و تخصص دارند.
از سوی دیگر، عوامل متعددی بر قیمت قالب تأثیرگذارند. پیچیدگی طراحی، نوع مواد قالب، اندازه و ابعاد، تعداد حفره‌ها، دقت و کیفیت سطح، نوع فرآیند تزریق، ویژگی‌های ویژه، زمان تولید، تعداد دفعات استفاده، سیستم‌های تزریق و حتی محل تولید و هزینه‌های حمل و نقل، همگی از جمله عواملی هستند که باید در محاسبه هزینه نهایی قالب در نظر گرفته شوند.
در نهایت، انتخاب یک قالب مناسب نیازمند بررسی دقیق نیازهای تولیدی و بودجه موجود است. سرمایه‌گذاری در یک قالب باکیفیت می‌تواند در درازمدت باعث کاهش هزینه‌های تولید و افزایش بهره‌وری شود.
سوالات متداول
- قالب تزریق پلاستیک چیست و چه کاربردی دارد؟
قالب تزریق پلاستیک ابزاری است که برای تولید قطعات پلاستیکی با دقت بالا از طریق فرآیند تزریق مواد مذاب به داخل قالب استفاده می‌شود. این روش در صنایع مختلف مانند خودروسازی، پزشکی، الکترونیک و بسته‌بندی کاربرد دارد.
- هزینه ساخت قالب تزریق پلاستیک چقدر است؟
هزینه ساخت قالب بستگی به عواملی مانند پیچیدگی طراحی، نوع مواد قالب، تعداد حفره‌ها، سیستم تزریق، دقت ساخت و محل تولید دارد. قیمت قالب‌ها از چند هزار تا صدها هزار دلار متغیر است.
- چه عواملی بر طول عمر قالب تأثیر می‌گذارند؟
جنس قالب، کیفیت ماشین‌کاری، نوع ماده تزریقی، دفعات استفاده و نگهداری منظم، همگی بر طول عمر قالب تأثیرگذارند. قالب‌های ساخته‌شده از فولاد سخت‌کاری‌شده معمولاً دوام بیشتری دارند.
- تفاوت بین سیستم راهگاه گرم و سرد چیست؟
در سیستم راهگاه سرد، مواد پس از هر تزریق در کانال‌های تغذیه سفت شده و هدر می‌روند، اما در سیستم راهگاه گرم، مواد مذاب به‌صورت مستقیم به حفره‌ها هدایت می‌شوند که باعث کاهش ضایعات و افزایش سرعت تولید می‌شود.
- چرا تست و آزمایش قالب ضروری است؟
آزمایش قالب برای اطمینان از عملکرد صحیح، بررسی کیفیت قطعه تولیدی، جلوگیری از مشکلات در تولید انبوه و افزایش عمر مفید قالب ضروری است.
