در صنایع مختلف، فرایندهای تحقیق و توسعه نقش حیاتی در بهبود کیفیت محصولات و نوآوری‌های فنی ایفا می‌کنند. یکی از تجهیزات کلیدی که در این مسیر مورد استفاده قرار می‌گیرد، اکسترودر آزمایشگاهی است. این دستگاه، نسخه کوچک‌تری از انواع اکسترودر صنعتی است که امکان انجام آزمایش‌ها و بررسی ویژگی‌های مواد اولیه را در مقیاس محدود فراهم می‌سازد.
با استفاده از اکسترودر آزمایشگاهی، می‌توان رفتار مواد پلیمری، زیستی، غذایی و شیمیایی را در شرایط کنترل‌شده بررسی کرد و پارامترهای بهینه تولید را شناسایی نمود.
کاربرد این دستگاه فقط به صنایع خاصی محدود نمی‌شود، بلکه در حوزه‌های گسترده‌ای از جمله پلاستیک، داروسازی، صنایع غذایی و حتی مواد نوین نیز مورد استفاده قرار می‌گیرد. اهمیت آن به‌ویژه زمانی بیشتر می‌شود که بخواهیم بدون صرف هزینه‌های بالا، شرایط فرایند تولید را در مقیاس کوچک بررسی و تحلیل کنیم.
در این نوشته از مجله ماشین سازی متین، قصد داریم به معرفی کامل و دقیق اکسترودر آزمایشگاهی، انواع آن، کاربردها، مزایا و معایب بپردازیم تا با دیدی جامع بتوان تصمیم درستی برای انتخاب و استفاده از این دستگاه گرفت.

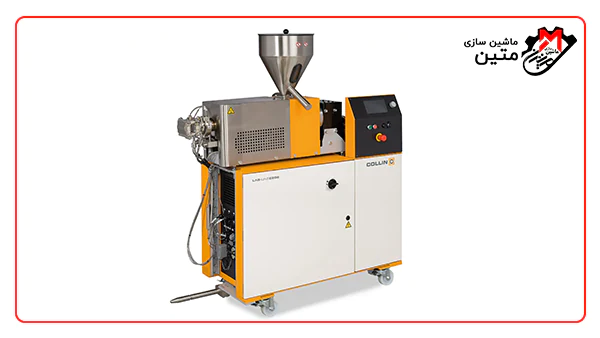

اکسترودر آزمایشگاهی چیست؟
اکسترودر آزمایشگاهی دستگاهی است که برای شبیه‌سازی فرایند اکستروژن در مقیاس کوچک طراحی شده است. این دستگاه نقش بسیار مهمی در توسعه محصولات جدید، تست فرمولاسیون‌های مختلف و بررسی رفتار مواد اولیه تحت شرایط دمایی و مکانیکی گوناگون دارد. برخلاف اکسترودرهای صنعتی که در خطوط تولید با ظرفیت بالا به‌کار می‌روند، اکسترودر آزمایشگاهی معمولاً برای تولید نمونه‌های کوچک و ارزیابی نتایج قبل از تولید انبوه استفاده می‌شود.
اساس کار این دستگاه به این صورت است که ماده اولیه (معمولاً به‌صورت گرانول، پودر یا خمیر) وارد سیلندر می‌شود و توسط مارپیچ یا مارپیچ‌ها (screws) به سمت جلو هدایت شده و در طول مسیر، تحت تأثیر حرارت و فشار بالا ذوب یا نرم می‌گردد. سپس از طریق یک قالب (دای) با شکل مشخص، ماده به فرم دلخواه در می‌آید. این فرایند امکان بررسی خواص مکانیکی، حرارتی و ساختاری ماده نهایی را فراهم می‌کند.
اکسترودرهای آزمایشگاهی دارای سیستم‌های کنترلی دقیقی هستند که پارامترهایی مانند دما، فشار، سرعت مارپیچ، و گشتاور را با دقت بالا تنظیم و پایش می‌کنند. این ویژگی باعث می‌شود کاربر بتواند با دقت بالا رفتار مواد را بررسی کرده و تغییرات جزئی در ترکیب یا شرایط فرایند را به‌خوبی تحلیل کند. همچنین، این دستگاه‌ها قابلیت تنظیم و تعویض قطعات مختلف مانند مارپیچ، دای، و سیستم تغذیه را دارند که انعطاف‌پذیری زیادی در انجام آزمایش‌های متنوع فراهم می‌سازد.

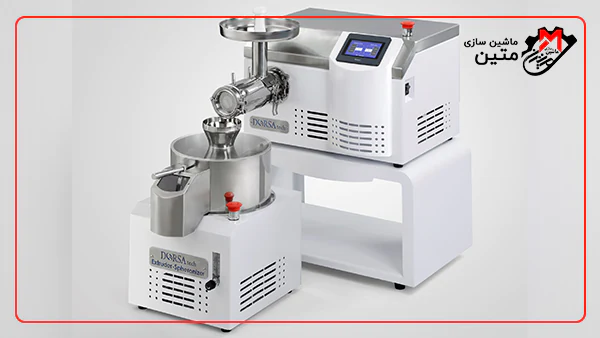

انواع اکسترودر آزمایشگاهی
اکسترودرهای آزمایشگاهی از نظر ساختار و عملکرد در انواع مختلفی طراحی می‌شوند تا پاسخگوی نیازهای متنوع تحقیقاتی و صنعتی باشند. هر نوع از این دستگاه‌ها ویژگی‌ها، کاربردها و مزایای خاص خود را دارد. در ادامه، انواع رایج اکسترودر آزمایشگاهی را بررسی می‌کنیم.
1 – اکسترودر تک‌مارپیچه (Single Screw Extruder)
اکسترودر تک‌مارپیچه یکی از رایج‌ترین و ساده‌ترین مدل‌ها در بین انواع اکسترودرهای آزمایشگاهی است. این دستگاه دارای یک مارپیچ چرخان درون سیلندر است که مواد اولیه را ذوب کرده و از قالب عبور می‌دهد. اکسترودر تک مارپیچ بیشتر برای فرایندهایی مناسب است که تغییرات زیادی در ترکیب مواد وجود ندارد، یا وقتی که نیاز به کنترل ساده و سریع وجود دارد.
- ویژگی‌ها
- مناسب برای پلیمرهای ساده و ترکیب‌های یکنواخت
- کنترل راحت دما و فشار
- هزینه نگهداری پایین
2 – اکسترودر دومارپیچه همسوگرد (Co-Rotating Twin Screw Extruder)
در این نوع اکسترودر، دو مارپیچ به‌صورت هم‌زمان و در یک جهت می‌چرخند. این ساختار موجب اختلاط بهتر مواد می‌شود و کنترل بالاتری روی خواص ماده خروجی ایجاد می‌کند. اکسترودر دومارپیچه همسوگرد در آزمایش‌هایی که نیاز به ترکیب دقیق مواد و پراکنش یکنواخت افزودنی‌ها دارند، بسیار مؤثر است.
- ویژگی‌ها
- مناسب برای ترکیب‌های پیچیده و مستربچ‌ها
- قابلیت تنظیم دقیق پارامترهای فرایند
- بازده بالا در اختلاط و ذوب مواد
3 – اکسترودر دومارپیچه ناهمسوگرد (Counter-Rotating Twin Screw Extruder)
در این مدل، دو مارپیچ در جهت مخالف هم می‌چرخند و باعث ایجاد فشار بالاتر و فرایندهای خاص‌تری مثل شکل‌دهی یا فوم‌سازی می‌شوند. این دستگاه بیشتر در صنایعی مانند داروسازی یا صنایع غذایی استفاده می‌شود.
- ویژگی‌ها
- ایجاد فشار یکنواخت‌تر
- مناسب برای مواد حساس به دما
- کنترل بهتر بر میزان برش (shear rate)
4 – اکسترودر چندمرحله‌ای یا ماژولار (Modular Extruder)
این نوع اکسترودر آزمایشگاهی به‌صورت ماژولار طراحی شده و امکان تغییر ساختار داخلی (مثل مارپیچ، سیلندر یا دای) را بسته به نیاز آزمایش فراهم می‌کند. این انعطاف‌پذیری، آن را به گزینه‌ای ایده‌آل برای مراکز تحقیق و توسعه تبدیل می‌کند.
- ویژگی‌ها
- قابلیت پیکربندی متنوع
- مناسب برای تست فرمولاسیون‌های متفاوت
- کاربردی در پروژه‌های تحقیقاتی چندمنظوره
کاربرد اکسترودر آزمایشگاهی
اکسترودر آزمایشگاهی به‌دلیل انعطاف‌پذیری بالا و قابلیت شبیه‌سازی دقیق فرایندهای صنعتی، در طیف گسترده‌ای از صنایع مورد استفاده قرار می‌گیرد. این دستگاه به محققان و مهندسان این امکان را می‌دهد که ویژگی‌های مواد، ترکیب‌ها و شرایط فرایندی مختلف را قبل از تولید انبوه مورد ارزیابی قرار دهند. در ادامه، به مهم‌ترین حوزه‌های کاربردی اکسترودرهای آزمایشی می‌پردازیم.
1 – صنعت پلیمر و پلاستیک
یکی از اصلی‌ترین کاربردهای اکسترودر آزمایشگاهی در صنعت پلیمر است. این دستگاه برای آزمایش خواص ترکیبات پلیمری، ساخت مستربچ، بررسی پایداری حرارتی، فرآوری الیاف یا فیلم‌های نازک استفاده می‌شود. همچنین در فرایندهای کامپاندینگ (آمیخته‌سازی پلیمر با افزودنی‌ها) کاربرد فراوانی دارد.
2 – صنایع غذایی
در تولید مواد غذایی اکسترود شده مانند پفک، اسنک، غذاهای کودک یا غذای حیوانات خانگی، اکسترودرهای آزمایشگاهی نقش کلیدی در توسعه فرمولاسیون‌ها دارند. امکان تنظیم دقیق دما، فشار و زمان ماند مواد در دستگاه باعث می‌شود فرایند پخت و بافت نهایی مواد غذایی در شرایط کنترل‌شده آزمایش شود.
3 – صنایع دارویی و پزشکی
در داروسازی، اکسترودر آزمایشی برای تولید داروهای جامد خوراکی، کپسول‌های قابل تجزیه یا نانوذرات دارویی استفاده می‌شود. همچنین در ساخت تجهیزات پزشکی از جنس پلیمر مانند نخ بخیه یا ایمپلنت‌ها، این دستگاه کاربرد دارد. دقت بالا و امکان کنترل شرایط فرایند، از دلایل اصلی استفاده در این حوزه است.
4 – صنایع شیمیایی
در آزمایشگاه‌های صنایع شیمیایی، اکسترودرهای کوچک برای بررسی واکنش‌های ترموشیمیایی، تهیه کامپوزیت‌های خاص یا مواد مهندسی نوین مانند گرافن و نانوکامپوزیت‌ها به‌کار می‌روند.
5 – محیط زیست و بازیافت
در فرایند بازیافت مواد پلیمری یا زیست‌تخریب‌پذیر، این دستگاه کمک می‌کند تا رفتار مواد بازیافتی در شرایط مختلف شبیه‌سازی شده و بهترین روش برای تبدیل آن‌ها به محصول قابل استفاده نهایی انتخاب شود.
در مجموع، هر جا که نیاز به آزمایش دقیق یک فرمول، ماده اولیه یا روش پردازش باشد، اکسترودر آزمایشگاهی به عنوان ابزاری کاربردی، نقش‌آفرین است.
مزایا و معایب اکسترودر آزمایشگاهی
اکسترودرهای آزمایشگاهی با وجود ابعاد کوچک‌تر نسبت به نمونه‌های صنعتی، قابلیت‌های متنوع و کاربردی فراوانی دارند. اما مانند هر تجهیز تخصصی دیگر، استفاده از آن‌ها مزایا و معایب خاص خود را دارد. در این بخش، نگاهی دقیق به نقاط قوت و ضعف این دستگاه‌ها خواهیم داشت تا ارزیابی دقیق‌تری از عملکرد آن‌ها داشته باشیم.
مزایای اکسترودر آزمایشگاهی
در این بخش به مزایای اکسترودر آزمایشگاهی می‌پردازیم:
1 – صرفه‌جویی در هزینه و مواد اولیه
از آن‌جا که این دستگاه در مقیاس کوچک کار می‌کند، حجم مواد مورد نیاز برای انجام هر تست بسیار کمتر از اکسترودرهای صنعتی است. این ویژگی به‌خصوص در مراحل اولیه تحقیق و توسعه، به کاهش هزینه‌ها کمک چشمگیری می‌کند.
2 – قابلیت شبیه‌سازی دقیق فرایندهای تولید
اکسترودر آزمایشگاهی با دارا بودن سیستم‌های کنترلی پیشرفته، امکان تنظیم دقیق دما، سرعت مارپیچ، فشار و گشتاور را فراهم می‌کند. این موضوع باعث می‌شود بتوان فرایندهای صنعتی را به‌صورت واقعی و قابل اعتماد در محیط آزمایشگاهی بازسازی کرد.
3 – انعطاف‌پذیری در طراحی و تنظیمات
بسیاری از اکسترودرهای آزمایشگاهی به‌صورت ماژولار طراحی شده‌اند، یعنی می‌توان اجزای داخلی مثل مارپیچ، سیلندر، و قالب را بسته به نوع آزمایش تعویض یا تنظیم کرد. این انعطاف‌پذیری آن‌ها را برای کاربردهای متنوع مناسب می‌سازد.
4 – تسهیل در تحقیق و توسعه محصول جدید
به کمک این دستگاه، می‌توان فرمول‌های مختلف را به‌سرعت آزمایش و بررسی کرد و بدون نیاز به خطوط تولید بزرگ، به بهینه‌ترین ترکیب و شرایط فرایندی رسید.
5 – قابلیت ثبت و تحلیل داده‌ها
اکثر مدل‌های مدرن مجهز به نرم‌افزارهای کنترل و تحلیل هستند که داده‌های دقیق فرایند را ثبت کرده و امکان آنالیز عملکرد مواد را فراهم می‌سازند.

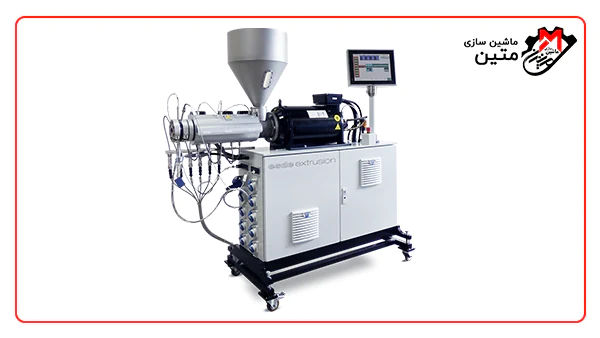

معایب اکسترودر آزمایشگاهی
در این بخش به معایب اکسترودر آزمایشگاهی می‌پردازیم:
1 – ظرفیت پایین تولید
یکی از بزرگ‌ترین محدودیت‌ها، ظرفیت کم تولید در این دستگاه‌هاست. آن‌ها برای تولید انبوه مناسب نیستند و صرفاً جهت انجام تست‌های آزمایشگاهی طراحی شده‌اند.
2 – نیاز به اپراتور ماهر
کار با اکسترودر آزمایشگاهی، به‌خصوص در مدل‌های پیچیده مانند دومارپیچه، نیاز به دانش فنی بالا و تجربه دارد. اشتباه در تنظیمات ممکن است منجر به هدر رفت مواد یا نتایج نادرست شود.
3 – قیمت بالای تجهیزات پیشرفته
مدل‌های مدرن و دقیق اکسترودرهای آزمایشگاهی ممکن است هزینه اولیه نسبتاً بالایی داشته باشند، به‌ویژه اگر نیاز به ماژول‌های متنوع و قطعات جانبی باشد.
4 – محدودیت در برخی آزمون‌های خاص
برخی از فرایندها یا آزمون‌ها به مقیاس بزرگ‌تر یا شرایط خاصی نیاز دارند که در دستگاه‌های آزمایشگاهی به‌راحتی قابل اجرا نیست.
در مجموع، مزایای این دستگاه در زمینه تحقیق و توسعه، بسیار بیشتر از معایب آن است، به‌ویژه برای مجموعه‌هایی که درصدد بهینه‌سازی فرمولاسیون یا توسعه محصول جدید هستند.

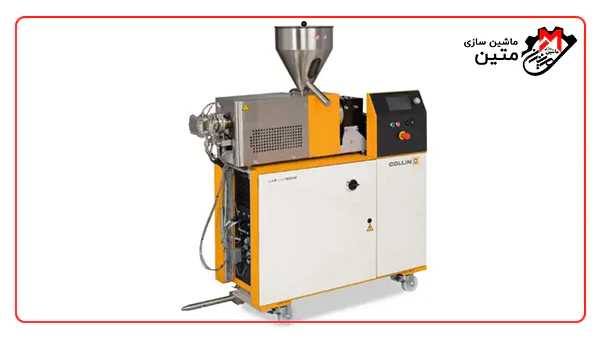

جمع بندی
اکسترودر آزمایشگاهی به عنوان یکی از ابزارهای کلیدی در واحدهای تحقیق و توسعه، نقشی تعیین‌کننده در طراحی، بهینه‌سازی و کنترل فرایندهای تولیدی در مقیاس کوچک دارد. این دستگاه با فراهم کردن امکان شبیه‌سازی دقیق شرایط صنعتی، به مهندسان و پژوهشگران کمک می‌کند تا ویژگی‌های مواد اولیه و ترکیبات مختلف را در شرایط واقعی بررسی و ارزیابی کنند، بدون آنکه نیاز به صرف منابع سنگین مالی یا راه‌اندازی خطوط تولید کامل باشد.
تنوع در طراحی (تک‌مارپیچه، دومارپیچه، ماژولار و…)، قابلیت تنظیم دقیق پارامترهای فرایند، انعطاف‌پذیری در تست فرمولاسیون‌های متنوع و کاربرد در صنایع مختلف مانند پلیمر، غذا، دارو و شیمی، از جمله ویژگی‌های برجسته این دستگاه است.
هرچند محدودیت‌هایی نظیر ظرفیت پایین یا قیمت بالا نیز وجود دارد، اما مزایای اکسترودرهای آزمایشی در مسیر توسعه محصولات جدید و ارتقای کیفیت فرایندهای تولید، آن را به ابزاری ضروری در آزمایشگاه‌های پیشرفته تبدیل کرده است.
ماشین سازی متین
سوالات متداول
1 – اکسترودر آزمایشگاهی برای چه صنایعی مناسب است؟
این دستگاه در طیف وسیعی از صنایع قابل استفاده است؛ از جمله صنعت پلیمر و پلاستیک، صنایع غذایی، داروسازی، مواد شیمیایی، و حتی بخش‌های محیط زیستی مانند بازیافت. به‌دلیل قابلیت شبیه‌سازی دقیق فرایند، هر صنعتی که با فرمولاسیون و فرایندهای حرارتی یا مکانیکی سروکار دارد می‌تواند از این تجهیز بهره ببرد.
2 – آیا نتایج به‌دست‌آمده از اکسترودر آزمایشگاهی قابل تعمیم به تولید صنعتی هستند؟
بله، اگر دستگاه به‌درستی کالیبره شده و شرایط فرایند به‌درستی تنظیم شوند، نتایج حاصل می‌توانند به‌خوبی به مقیاس صنعتی تعمیم داده شوند. البته برای اطمینان بیشتر، معمولاً پس از تست‌های آزمایشگاهی، نمونه‌سازی در مقیاس پایلوت نیز انجام می‌شود.
3 – تفاوت اکسترودر تک‌مارپیچه و دومارپیچه در کاربرد آزمایشگاهی چیست؟
اکسترودر تک‌مارپیچه بیشتر برای ترکیبات ساده و فرایندهای پایه به‌کار می‌رود، در حالی‌که اکسترودر دومارپیچه (مخصوصاً همسوگرد) برای اختلاط بهتر، پراکنش یکنواخت افزودنی‌ها و انجام فرایندهای پیچیده‌تر مناسب‌تر است. انتخاب بین این دو به نوع مواد و هدف آزمایش بستگی دارد.
4 – مهم‌ترین نکات در انتخاب اکسترودر آزمایشگاهی چیست؟
در انتخاب این دستگاه باید به عواملی مانند نوع فرایند مورد نظر (ذوب، اختلاط، فوم‌سازی و غیره)، حجم نمونه‌های مورد نیاز، قابلیت کنترل دما و فشار، امکان تعویض اجزا (ماژولار بودن)، و نرم‌افزارهای ثبت و تحلیل داده توجه کرد. همچنین خدمات پس از فروش و پشتیبانی فنی از اهمیت زیادی برخوردارند.
